一.冷却塔工作的基本概念

德彩网 干燥(低焓)的空气通过风扇抽搐后，从进气网进入冷却塔;饱和水蒸气压力高的高温水分子流向低压空气，冷湿(高焓)水自播系统洒入塔内。当水滴与空气接触时，一方面是由于空气与非直接传热，另一方面是由于水蒸气表面与空气之间的压差，在压力的作用下引起蒸发现象，送至当前蒸发潜热，水中热量即挥发传热，达到冷却的目的。

二.冷却塔的工作过程

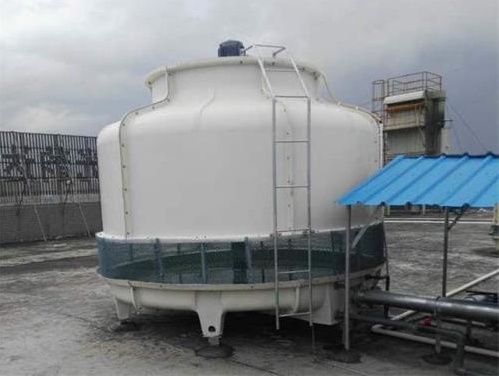

以圆形倒流冷却塔的工作过程为例：

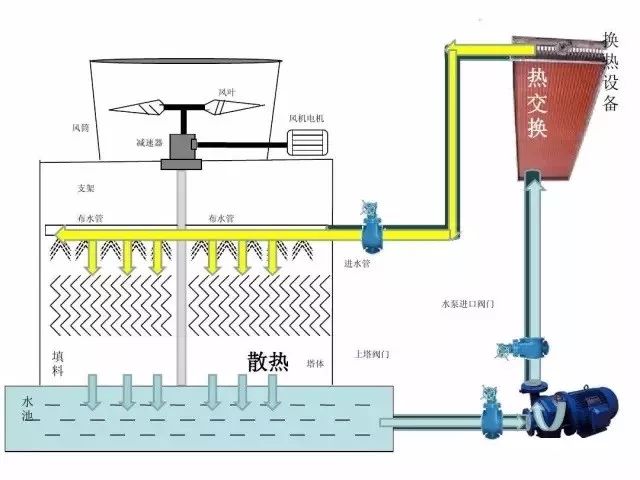

德彩网 开水独立机房通过水泵通过一定压力通过管道.横喉.曲喉.核心喉将循环压力转移到冷却塔的播水系统中，通过播水管中的孔均匀地将水洒在填料上;在风扇的作用下，干燥的低韩值空气从底部进入风网进入塔内。当沸水流过填料表面时，会产生水膜和空气进行热交换。高湿度、高韩值的暖风从顶部抽出，冷却水滴进入底盆，通过出水管流入主机。

正常情况下，进入塔内的空气.是干燥低湿球温度的空气。水与空气之间存在明显的水浓度差和动能压差。当风扇运行时，在塔内负压的影响下，水不断挥发到空气中，成为水蒸气分子，剩余水的平均动能降低，从而降低循环水的温度。

德彩网 从以上分析可以看出，挥发性降温与空气温度(通常称为干球温度)低于或高于水温无关。只要水能不断挥发到空气中，水温就会降低。然而，水对空气的挥发不会无休止地进行。

德彩网 当与水接触的空气不饱和时，水不断挥发到空气中，但当水蒸气接触表面的空气饱和时，水不会挥发，而是处于动态平衡状态。挥发性水的数量等于从空气中回到水中的水的总数，水温保持一致。因此，与水接触的空气越干燥，挥发就越容易进行，水温就越容易降低。

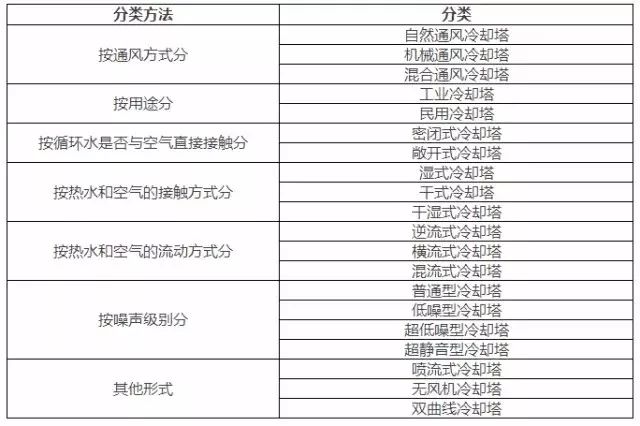

三.冷却塔的分类

四.冷却塔构成

1.洒水填料

将必要的冷却水(沸水)溅入水滴或产生水膜，增加水与空气的接触面积和时间，促进水与空气的热交换。水的冷却过程主要在洒水填料中进行。

2.配水系统

将沸水均匀分布在所有洒水填料上，沸水是否均匀分布，对冷却效果有影响。如果水分布不均匀，不仅会立即降低冷却效果，还会导致一些冷却水溅到塔外。

3.通风设备

排风机用于机械通风冷却塔，以保证标准的冷却效果。

4.空气分配设备

运用进气口.百叶窗、导风板等设备，引导空气均匀分布在冷却塔的所有截面上。

5.通风筒

德彩网 通风管的作用是创造良好的空气动力标准，降低通风阻力，将冷却塔的冷湿空气送到高处，减少冷湿空气的回流。

机械通风冷却塔的通风管也叫风管。风管式空气循环冷却塔的通风管具有通风和将寒湿空气送到高处的作用。

6.除水器

将冷湿空气中经常携带的水滴与空气分离，减少逸水流量的损害和对周围环境的影响。

7.塔架

德彩网 冷却塔外部排架结构，机械通风冷却塔日风筒式空气循环冷却塔的塔架封闭，支撑.适合气旋功能的维护和组织;开放式冷却塔的塔体沿塔体高度开放，使自然风进入塔体。

8.集水池

德彩网 位于冷却塔下，收集洒水填料落下的冷却水，有时水池也有一定的储存容量，起到调节流量的作用。

9.通水系统

德彩网 进水口将热水送至配水系统，进水口设置闸阀，调节冷却塔进水量，冷却水送至水设备或循环泵。填充水管也安装在集水池中.污水管.溢流管.如有必要，可在几个冷却塔中间设置连接管。

10.别的设备

包含检修门.维修梯.过道.照明.电气控制.必要时设置防雷设备及其航行障碍标志，有时还必须设置冷却塔检测部件进行检测。

各种形式和用途的冷却塔由上述部件组成：开放式点滴式冷却塔.风管空气循环冷却塔.倒流式冷却塔排风(或鼓风).抽风横流冷却塔等。

五.冷却塔的应用领域

工业生产或制冷过程中产生的废热一般由冷却水带走。冷却塔的作用是将带有废热的冷却水与塔内的空气进行热交换，使废热传递给空气并散入大气。

例如，在热电厂，锅炉将水加热成高温高压蒸汽，促进发电机发电。汽轮机完成后，废气排入冷却器，与冷却水进行热交换，凝结成水，然后用水泵返回锅炉进行循环利用。在这个过程中，无蒸汽的废热传递给冷却水，提高水温，携带废热的冷却水，将冷却塔中的热量传递给空气，从风管排入大气环境。

德彩网 冷却塔应用领域：广泛应用于空调冷却系统.冷冻系列.注塑.制革.起泡.发电.汽轮机.铝型材加工.空压机.工业水冷等行业应用最广泛的是空调冷却.冷冻.塑料化工行业。

六.冷却塔安装参考

1.环境选择

德彩网 1.应避免安装防潮通道.砖墙应安装在屋顶或空气流通区域。

德彩网 2.两个或两个以上冷却塔并用时，应注意塔体间隔。

德彩网 3.不得安装在四面墙或密不通风的区域，并注意塔与墙之间的间隔。

德彩网 4.应避免安装碳烟和灰尘较多的区域，防止胶卷堵塞。

德彩网 5.应远离厨房和锅炉间，直至更热。

2.组装要点

德彩网 1.基本水平不能歪斜，冷却塔轴线垂直于平面，否则危害布不如电机工作。

2.针对175t上述冷却出入水管应协调支架。

3.当两个或两个以上的菜用水泵时，应在不盆中间加一个平衡水管。

4.循环进出水应用避震喉连接。

德彩网 5.冷却塔斯社风机叶片与塔壁间隙一致，绝不允许两侧三刀侧间隙相差过大，发现问题及时处理。

6.检察院应定期修理电机和减速器，减速器应检查油量。

3.运行查验

德彩网 1.所有螺钉是否紧紧，塔内是否有污垢。

2.风机及洒水系统旋转是否顺畅。

德彩网 3.检查电源是否与电机电压一致。

4.皮带组成组装是否正确。

德彩网 5.打开补水阀，将水槽和水管完全灌满，水位小于满水喉25mm。

6.启动时，在于水泵.打开风扇后，检查风频.及风量，及时纠正，直至达到要求。

7.终止时，先停止风再停水泵。

4.运作查验

1.保持水塔清理，定期进行水处理。

德彩网 2.运作约60h再次检查皮带拉力，确保正常。

3.齿轮减速器油量150h必须更换润滑脂。

七.冷却塔选型的依据

冷却塔一般根据其制冷能力确定。空调制冷系统冷却塔的循环水量取决于制冷能力.冷却水进出口水温差确定，一般指标准工况下定制的进出口水温差。即渗水温度为37℃.出水温度为32℃.湿球温度为28℃。

当冷却塔所在地区湿球温度不是标准工况，进出水温也发生变化时，其接近度(接近度为出水温度与湿球温度的差异)会发生变化。在北京，湿球温度为26.4℃.渗水温度为35℃.出水温度为29.5℃，其靠近度为3℃。

接近度直接关系到冷却塔的制冷量。接近值越小，冷却水平越低;相反，接近值越大，冷却能力越大。当接近度为4度时，基本100吨水吨冷却塔;当接近度为3度时，冷却水只能为85吨。当你想冷却100吨水时，冷却塔必须选择基本的125吨冷却塔。
